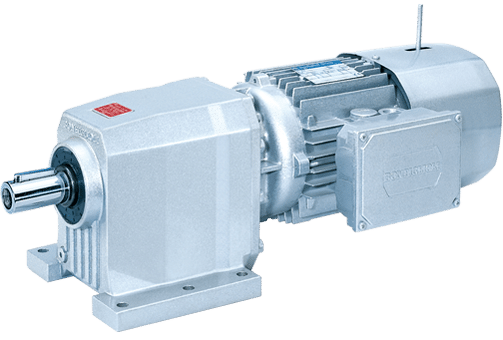

C : réducteurs coaxiaux à train parallèles

Couple transmissible
45 Nm … 12.000 Nm

Puissance transmissible (n1 = 1.400 min -1)
0,08 kW … 213 kW

Rapports de réduction
2,6 … 1.481

Configuration de sortie
Montage à pattes et à bride
Arbre de sortie mâle cylindrique, avec cotes métriques ou en pouces

Configuration d’entrée
Adaptateurs moteurs selon les normes CEI ou NEMA
Arbre d’entrée mâle, avec cotes métriques ou en pouces

Moteurs en CA applicables
Moteurs compacts série M/ME, avec ou sans frein
Moteurs normalisés selon CEI série BN/BE, avec et sans frein
Moteurs mono- et bi-vitesse

Principales caractéristiques du frein
Alimentation en CC et en CA
Réactivité plus ou moins élevée en utilisant les options disponibles d’un redresseur CA/CC de type SB, NBR ou SBR (en option)

Principales options du moteur
Sondes thermiques à thermistance ou bimétalliques
Ventilation forcée avec alimentation séparée
Tachymètre et codeur incrémental de type « line driver » ou « push-pull »
